水泵，為空氣源熱泵采暖水系統提供循環的動力，是采暖水路系統的核心零部件。從目前空氣源熱泵應用情況看，水泵的選型仍存在很多不合理之處。由于選型的不合理，許多水泵處于不合理的運行狀況，運行效率低，浪費大量能源。

據統計，空氣源熱泵采暖系統水泵的能耗占整個采暖季的10%~18%?？梢?，水泵的能耗所占比例不低，不同水泵的能耗差異也很大。合理選擇水泵，對系統高效、可靠運行具有重要意義。水泵由于選型不對，水泵失效導致系統無法正常運行，故障率高。我們今天來看兩個例子。

為什么空氣能水泵一開就發燙

如果我們看過水泵的特性曲線參數，就會有這樣的印象：水泵的特性曲線是曲線。

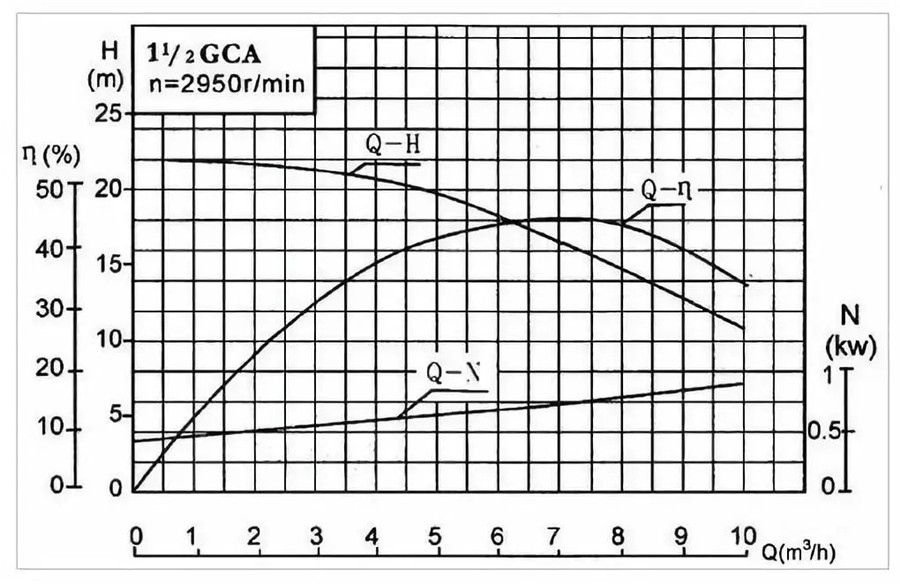

水泵的特性曲線一般有三條：1.最常用的是Q-H曲線，即流量—揚程曲線，圖示的曲線特征是隨著流量的增大，揚程不斷減小。

2.第二條曲線是Q-η曲線，即流量——效率曲線，圖示的曲線特征是，隨著流量從零開始增大，水泵的效率逐漸增大。當增大到一定的程度就不斷減小。換句話說，曲線有個最大值，也就是水泵效率的最大值。水泵在此點運行，電能轉化效率最高，我們希望每臺水泵都在最高效率點，這樣水泵相對省電。但是我們知道，要讓水泵在最高效率點工作，要使其適應管網自身是特征，比較難實現。

就像打靶，每次都10 環，誰都做不到。但是，優秀的射手打個8 環，乃至9 環，問題應該不大。于是我們把效率最高點，類似8~10 環的附近叫做高效區。我們讓水泵在高效區工作就好了。

3.第三條曲線是Q-N 曲線，即流量——功率曲線。圖示的曲線隨著流量的增大，功率不斷的增大。

好了，了解了這三條曲線，我們就可以繼續我們這個問題了。如果我們根據管網特定選了合適的水泵，此時效率最高，耗電最省。像這個哥們選用的水泵，一開機就發燙怎么回事呢？發燙的原因在水泵超負荷，電流過大，那如何檢測呢？如果有電流表的話可以看到電路明顯偏大。如果水泵控制柜沒裝電流表，可以用鉗形電流表，萬用表進行測量。

我們知道水泵的功率等于電壓乘以電流。電壓基本不會有太大波動，水泵發熱，那就是電流大，功率過載了。

回頭看看水泵特性曲線，水泵功率變大，在于水泵工作點從高效區向右偏移，此時流量變大，揚程變小。水泵揚程為什么變小呢？因?yàn)樗靡m應管網的特性，即管網的阻力沒有水泵大，沒有你想象的大——水泵設計大了！

解決的方法是，重新核算水泵，選取較小揚程的水泵。這個辦法是最徹底的。如果一時找不到合適的水泵，可以人為的增加管網的阻力?？梢躁P(guān)小閥門節流，認為增大管網阻力，讓其與水泵揚程相適應。請注意，此時屬于“打點滴上班”，帶病工作，代價是用了大水泵，會多消耗電能。
